纤维复合水凝胶薄膜基于静电纺丝、旋涂和冻融联合技术构建（图1）。通过调控静电纺丝时间、旋涂时间和冻融次数，实现对纤维复合水凝胶薄膜理化性质的调控（厚度5微米到毫米；模量几千帕到几十兆帕）。例如，增加纺丝时间可显著提高纤维复合水凝胶薄膜的力学性能；提高旋涂速率，有利于降低纤维复合水凝胶薄膜的厚度；增加冻融次数，可提高水凝胶自身的模量。纤维复合水凝胶具有优异的力学强度，一片厚度仅为7微米水凝胶薄膜可轻松托起20g重量的物体。此外，包埋的纤维网络可有效抑制应力集中导致的裂纹扩增，赋予纤维复合水凝胶薄膜优异的抗撕裂性能（图2）。

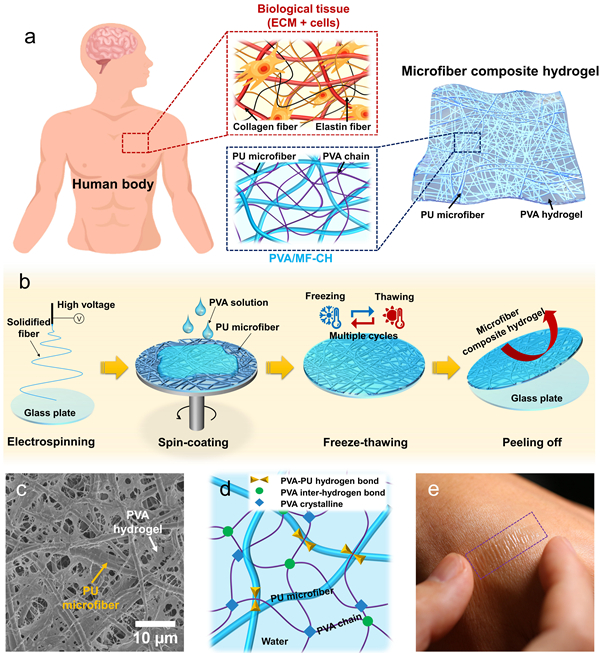

图1 纤维复合水凝胶设计和制备

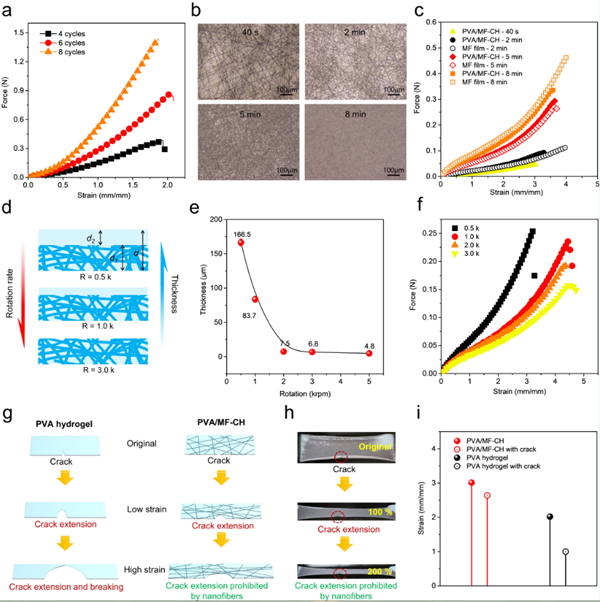

图2 纤维复合水凝胶薄膜力学性能
常规的水凝胶材料具有容易失水的缺点，长期暴露于空气中时，由于体系水分的蒸发从而使水凝胶体系失效。该研究通过在纤维复合水凝胶体系中掺入甘油作为保水剂，使复合水凝胶体系具有优异的抗失水性能。暴露于空气中七天后，仍具备优异的柔性。此外，为了改善纤维复合水凝胶的导电性，甘油/NaCl体系使纤维复合水凝胶在空气中维持长期的高导电性能（图3）。

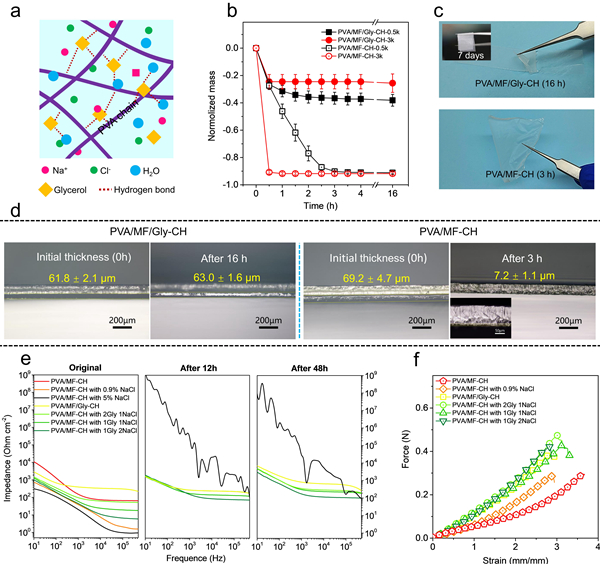

图3 纤维复合水凝胶薄膜抗失水性能
得益于纤维复合水凝胶薄膜超软和超薄的特性，其可实现对各种不同粗糙表面的无缝贴附，其广泛可调的力学性能几乎可实现对所有生物软组织（如脑、肝脏、心脏、肺和皮肤）模量的完美匹配，可伴随组织产生形变而不损伤组织，是构建柔性生物电子器件的理想材料（图4）。

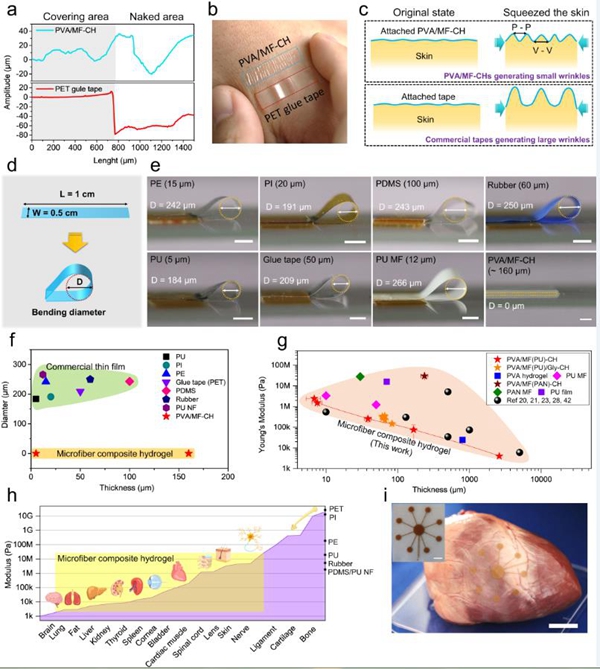

图4 纤维复合水凝胶薄膜的柔性和贴附性能
基于甘油/NaCl体系的纤维复合水凝胶构建的贴附型生物电极具有比商业凝胶电极更加优异的信噪比和长期使用性能。商用凝胶电极长期（48h）暴露于空气中会由于失水从而丧失性能，甘油/NaCl体系的纤维复合水凝胶电极在7天后仍旧保持良好信噪比，可实现对人体肌电信号的采集。甘油/NaCl体系的纤维复合水凝胶电极用于检测人体肌电信号，可实现对不同运动姿势和不同运动强度肌肉电信号的监测（图5）。

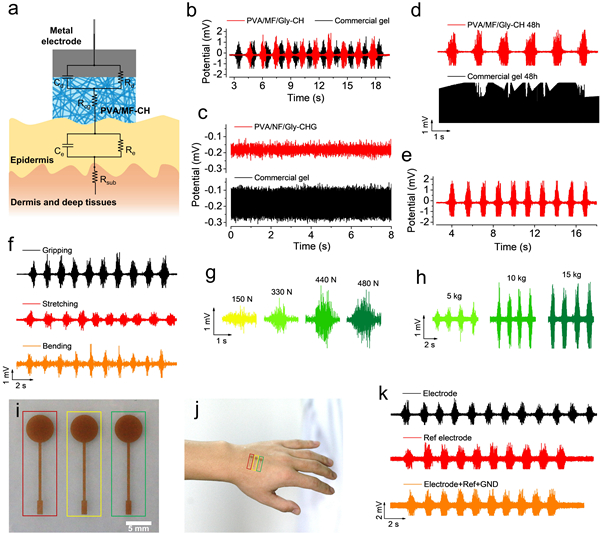

图5 纤维复合水凝胶电极用于人体肌电信号监测
研究人员通过将电纺纤维网络包埋于水凝胶，开发了一种制备超软、超薄、力学增强复合水凝胶的新策略。该工
